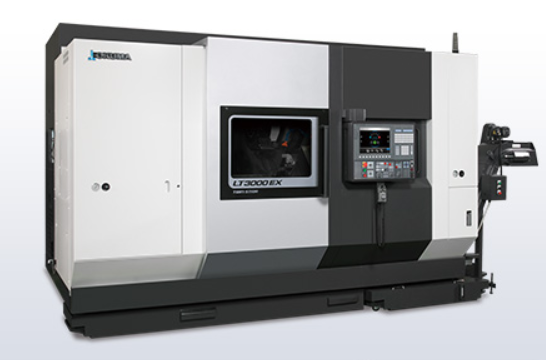

日本大隈對向主軸車削中心 TWIN STAR LT EX 系列

日本大隈對向主軸車削中心 TWIN STAR LT EX 系列通過左右同等功率主軸進行高效率加工，安裝了高精度內置式電機的左右主軸，聯合C軸同步控制，可實現主軸旋轉過程中的工件交換。即左右主軸、上下刀架、一臺機床能夠完成全部加工。

021-51860880

在線客服

客服一

產品詳情

規格詳情

實現理想化的1、2道工序的平衡

通過左右同等功率主軸進行高效率加工

安裝了高精度內置式電機的左右主軸，聯合C軸同步控制，可實現主軸旋轉過程中的工件交換。

		LT2000 EX	LT3000 EX
主軸電機		11.5/7.5kW （5分/連續）	22/15kW （30分/連續）
棒料直徑	標準主軸	?51mm	?65mm※2
棒料直徑	大直主軸	?65mm※1	?80mm

※1：限左主軸
※2：安裝10英寸卡盤可加工至?69mm工件
※根據所使用的卡盤、油缸等，可能會對可加工棒料的直徑有所限制。

可實現真正工序集約的上下同等能力刀架

上下均采用V16刀架，適用于復雜形狀、多工序加工、諸多品種生產。刀具的長期設置，可縮短準備時間。

	LT2000 EX	LT3000 EX
旋轉刀具主軸電機	5.5/3.7kW （2分/連續）	7.1/4.1kW （25分/連續）
快速進給速度	X軸 30m/min、Z軸 40m/min

以豐富的陣容實現優異生產體制
通過上下3刀架同時加工、上下Y軸同步加工等，選擇符合生產用途的配置，更進一步實現生產效率的提高和工序集約。

安裝第3刀架（特殊規格）縮短生產時間

通過上部左右刀架與下刀架同時加工，實現節拍平衡。大幅度縮短加工時間。

為所有刀架附加Y軸規格（特殊規格）
可實現上下Y軸同步加工。
LT2000 EX LT3000 EX
Y軸移動量 95mm
YA、YC：+50～-45mm
YB：+45～-50mm 125mm
YA、YC：+70～-55mm
YB：+55～-70mm

	LT2000 EX	LT3000 EX
Y軸移動量	95mm YA、YC：+50～-45mm YB：+45～-50mm	125mm YA、YC：+70～-55mm YB：+55～-70mm

項目	單位	LT2000 EX	LT3000 EX
標準卡盤尺寸	inch	6	8
加工直徑范圍值	?mm	210	350
加工長度范圍值	mm	130	200
主軸轉速	min-1	6,000	5,000
刀架型式		上下：復合V16	上下：復合V16
主軸電機功率	kW	左右：11.5/7.5（5分/連續）	左右：22/15（30分/連續）
機床尺寸（W×D×H）	mm	3,745×2,464×2,285	4,504×2,750×2,650
展開規格		MY、3T	MY、3T

※M：銑削規格、Y：Y軸規格、3T：3刀架規格
