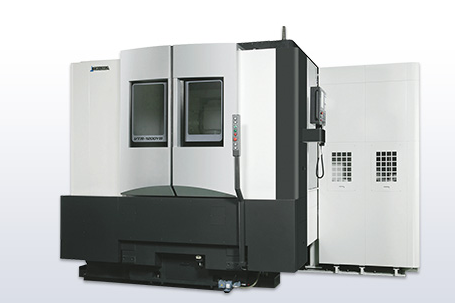

日本大隈立式5軸復合加工中心 VTM-1200YB / VTM-2000YB

VTM-1200YB
從車削到斜面復合加工,實現大直徑大型零件的工序集約。

021-51860880

在線客服

客服一

產品詳情

規格詳情

優異的主機結構發揮高性能

實現穩定加工的高剛性結構

1.有效抵抗扭曲、彎曲的一體式結構的立柱
2.高剛性主軸臺固定式

承載重量：
VTM-1200YB 3,000kg（包括卡盤）特殊規格 5,000kg
VTM-2000YB 10,000kg （不包括工作臺）
主軸軸承：
VTM-1200YB ?260
VTM-2000YB ?200＋推力軸承?650
支持不平衡工件加工的主軸結構

高速動作

進給軸高速化 32m/min（X、Y、Z軸全部采用）
ATC時間縮短（C-C） 12.5sec
B軸分度時間縮短 2.4sec/90°

對應難切削材料加工的強大加工能力

車削加工 [VTM-2000YB 實測值]
強力切削 6.5mm2（工件材質：S45C）

銑削加工 [VTM-2000YB 實測值]
銑削加工切削量 1,000cm3/min（工件材質 S45C、刀具 ?100mm 銑刀 10刃）

※登載的數據為實績值，由于規格、刀具、加工條件等的不同，所得數據可能與登載的數據不同。

高精度控制

圓度切削（X－Y平面）
圓度 2.1μm（實測值）

工件材質：Al
加工直徑：?115
加工寬度：25
刀具：硬質合金立銑刀 ?13 4刃
切削速度：326m/min（8,000min-1）
進給速度：1,000mm/min（0.03125mm/刃）

		VTM-1200YB	VTM-2000YB
適應卡盤尺寸	inch	36、40	ー
工作臺尺寸范圍值	?mm	1,250	2,000
加工直徑范圍值	?mm	1,200	2,000
加工長度（高度）范圍值	mm	1,080	1,400
主軸轉速	min-1	500	300
刀庫收納數量	把	36	36
主軸電機功率	kW	30/22（30分/連續）	30/22（30分/連續）
機床尺寸（W×D×H）	mm	5,512×5,471×4,273	5,970×6,973×4,967
數控裝置		OSP / FANUC	OSP / FANUC
