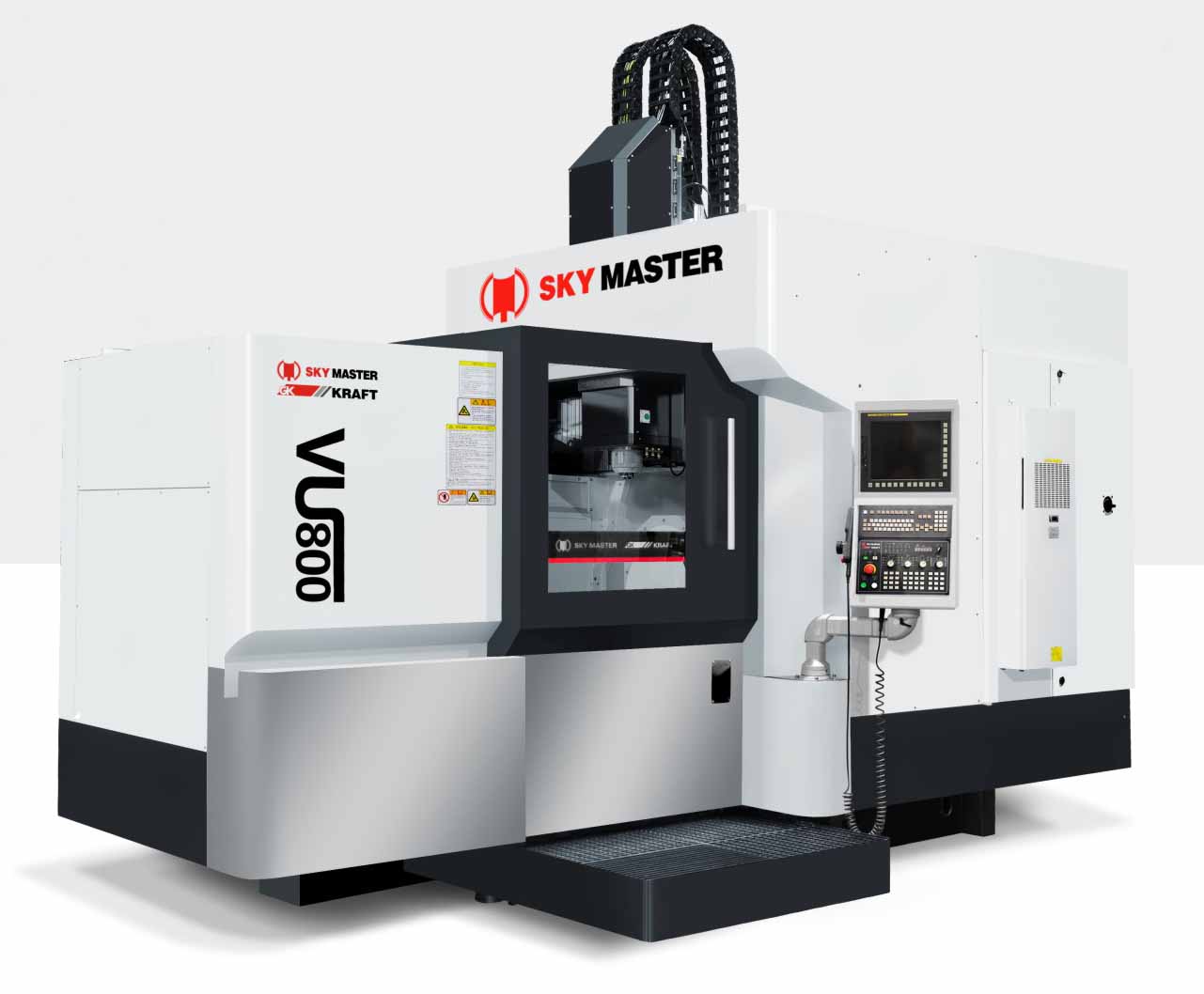

VU800

VU 系列立式五軸綜合加工機，是為五軸類產品零件及復雜模具加工需求所設計的新產品；該系列產品結構合理、剛性強，采用品牌線性滑軌，確保高精度加工能力；

021-51860880

在線客服

客服一

產品詳情

機床的使用范圍：

VU800（“VU”表示“龍門五軸機型”，“800”表示“轉臺直徑800mm”）龍門五軸加工中心針對金屬零件和模具加工需求所設計，充分貫徹高速機床理念，從實用出發，合理體現高轉速（標配直結式主軸15000rpm）、高進給（切削速度10m/min）、高響應性（承載1.2噸重物時加速度可達6m/s²）三大特征，適用于各種高精度零件加工以及精密模具的高速切削，適合多品種，小批量高精度零件的加工，如汽車，航天，醫療，模具制造等領域。

機床規格及技術參數：※ 如有修改技術參數恕不另行通知，天瑞保留解釋權

項目名稱			單位	VU800參數
控制系統				FANUC 32i (五軸四聯動)
行程	X軸行程（工作臺）		mm	800
	Y軸行程（滑座）		mm	1050
	Z軸行程（主軸頭）		mm	700
	主軸鼻端至工作臺距離		mm	130～830
工作臺	工作臺直徑		mm	Φ800
	T型槽（數量×寬度）		mm	7×14
	工作臺承重范圍值		kg	1200
	旋轉角度	A軸		+120o～-120 o
		C軸		360 o
	轉速范圍值	A軸	rpm	50
		C軸	rpm	100
主軸	主軸內孔錐度			HSK-A63
	主軸轉速范圍值		rpm	15000（直結式）
	主軸馬達規格（連續/范圍值）		kW	15/38
	主軸扭矩（連續/范圍值）		N.m	70/150
控制軸	三軸快移速度（X軸、Y軸）		mm/min	36000
	三軸快移速度（Z軸）		mm/min	36000
	三軸進給速度（X軸、Y軸、Z軸）		mm/min	1-10000
刀庫	刀庫形式			刀臂式
	刀庫容量		把	32
	刀具直徑范圍值		mm	φ75/φ130
	刀具長度范圍值		mm	300
	刀具重量范圍值		kg	8
全程定位精度(VDI/DGQ3441)			mm	P0.012
重復定位精度(VDI/DGQ3441)			mm	Ps0.008
氣壓需求			MPa	0.6～0.8
供電電源				3/PE,AC380V,50Hz
電氣容量			kVA	80
水箱容積			L	300
占地面積(長寬高尺寸)			mm	5090×3250×3510
機器重量			kg	22000
