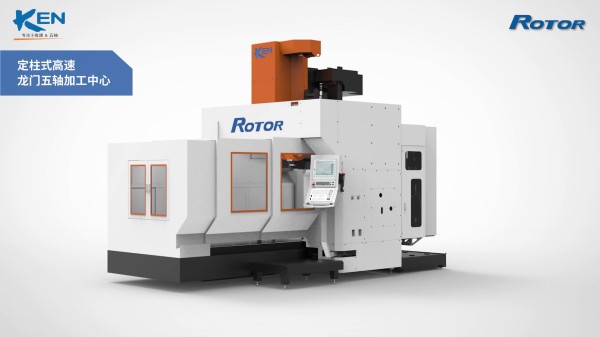

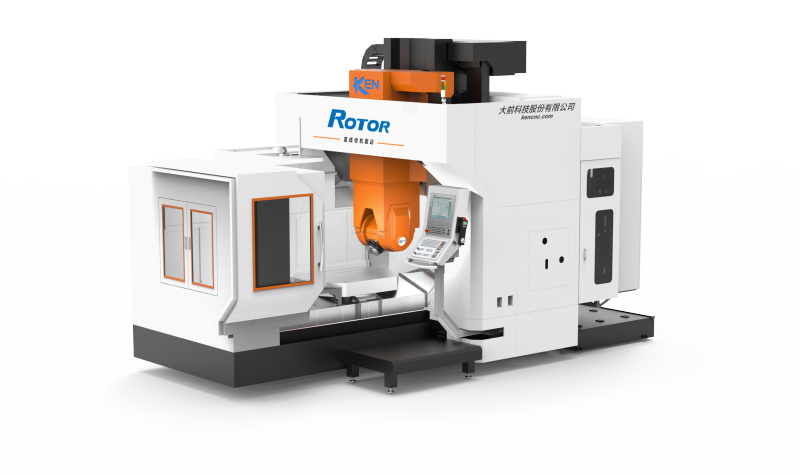

瀏覽器自帶分享功能也很好用哦~高剛性一體式門型結構
X/Y 軸采直線電機直接驅動（ 進給速度60 m/min）
歐洲力矩電機驅動旋轉工作臺
歐洲力矩電機驅動正交頭
X/Y/Z 軸皆配置一支海德漢光柵尺
X/Y 軸采直線電機直接驅動（ 進給速度60 m/min）
歐洲力矩電機驅動旋轉工作臺
歐洲力矩電機驅動正交頭
X/Y/Z 軸皆配置一支海德漢光柵尺
在線客服
客服一
產品詳情
規格詳情
X/Y軸向采直線電機直接驅動
1. 直線電機直接驅動: 誤差 0.4 μm
1. 快移速度：60m/min
2. 高進給，高加/減速
3. 無背隙，零磨耗，持久的高精度
4. 結構簡單，維護成本低
5. 減去滾珠絲桿，螺帽聯接器，齒輪齒條會磨損的傳動機構
2. 高進給，高加/減速
3. 無背隙，零磨耗，持久的高精度
4. 結構簡單，維護成本低
5. 減去滾珠絲桿，螺帽聯接器，齒輪齒條會磨損的傳動機構
1. 絲桿驅動: 誤差 5μm
專為汽車塑料射出模而設計的歐洲力矩電機驅動二軸頭
1.高進給，高加/減速
2.無背隙、零磨耗、持久的高精度
3.結構簡單，維護成本低
4.減去蝸輪蝸桿、齒輪、皮帶會磨損的傳動機構
5.采用叉式模組化設計
6.維修快速方便，降低維修成本
7.B/C軸采高剛性的交叉滾柱軸承確保高精度高剛性
8.B/C軸采三組油壓剎車可滿足任意位置的切削需求
2.無背隙、零磨耗、持久的高精度
3.結構簡單，維護成本低
4.減去蝸輪蝸桿、齒輪、皮帶會磨損的傳動機構
5.采用叉式模組化設計
6.維修快速方便，降低維修成本
7.B/C軸采高剛性的交叉滾柱軸承確保高精度高剛性
8.B/C軸采三組油壓剎車可滿足任意位置的切削需求
歐洲力矩電機驅動旋轉工作臺
1. 配置力矩電機直接驅動，無齒輪磨耗，確保持久的高精度。
2. 采用高剛性、高精度交叉滾柱軸承以確保其精度與剛性。
3. 搭配萬正交頭執行五軸同動加工。
4. 油壓煞車系統緊緊鎖住旋轉軸以滿足任何位置重切削的需求。
5. 標配圓光柵以達到高精度加工。
6. 內置循環冷卻回路，能長時間穩定運轉。
2. 采用高剛性、高精度交叉滾柱軸承以確保其精度與剛性。
3. 搭配萬正交頭執行五軸同動加工。
4. 油壓煞車系統緊緊鎖住旋轉軸以滿足任何位置重切削的需求。
5. 標配圓光柵以達到高精度加工。
6. 內置循環冷卻回路，能長時間穩定運轉。
力矩電機驅動
1. 無背隙、無磨耗，持久的精度 高速，高加/ 減速
2. 無蝸輪蝸桿，齒輪，皮帶等 易磨損的傳動機構
3. 結構簡單，維修快速方便， 維護成本低
1. 無背隙、無磨耗，持久的精度 高速，高加/ 減速
2. 無蝸輪蝸桿，齒輪，皮帶等 易磨損的傳動機構
3. 結構簡單，維修快速方便， 維護成本低
| 機床型號 | 單位 | Rotor 1000 | Rotor 1250 |
|---|---|---|---|
| X軸行程 | mm | 1,500 | 2,000 |
| Y軸行程 | mm | 1,250 | 1,400 |
| Z軸行程 | mm | 1,000 | 1,000 |
| 旋轉工作臺 | |||
| 直徑 | mm | ? 1,000 x 900 | ? 1,250 x 1,100 |
| 承重 | kg | 3,000 | 3,500 |
| 旋轉速度 | rpm | 35 | 35 |
| 進給速度 | |||
| X/Y/Z 軸進給速度 | mm | 60 / 60 / 48 | 60 / 60 / 48 |
| 自動換刀 | |||
| 刀把形式 | type | HSK-A63 | HSK-A100 |
| 刀把數 | pcs | 40（選配 60 / 90 / 120 ) | 40（選配 60 / 120 ) |
| 刀把承重范圍值 | kg | 7 | 12 |
| 刀把長度范圍值 | mm | 350 | 350 |
| 刀把直徑范圍值 | mm | ?75 | ?125 |
| * 樣本規格若有變更，將不另行通知 |
| 工作臺型號 | Rotor 1000 | Rotoro 1250 | |
|---|---|---|---|
| 旋轉工作臺直徑 | mm | ? 1,000 x 900 | ? 1,250 x 1,100 |
| 扭矩 S1-100%(S6-40%) | Nm | 2,600(4,600) | 2,900(5,000) |
| 剎車扭矩 | Nm | 5,600 | 6,000 |
| 轉速范圍值 | rpm | 35 | 35 |
| 工作臺T 型槽寬 | mm | 22 | 22 |
| 工作臺T 型間距 | mm | 160 | 160 |
| 定位精度 | arc sec | 5 | 5 |
| 工件尺寸范圍值 | mm | 圓柱：800*?1,200 | 圓柱：800*?1,400 |
| 工作臺承載范圍值 | kg | 3,000 | 3,500 |
| * 樣本規格若有變更，將不另行通知 |
