高速鉆孔攻牙機

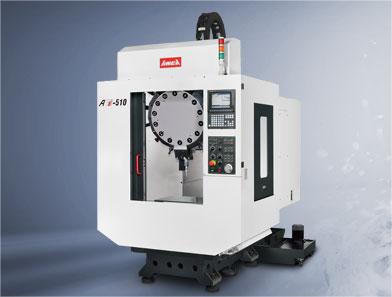

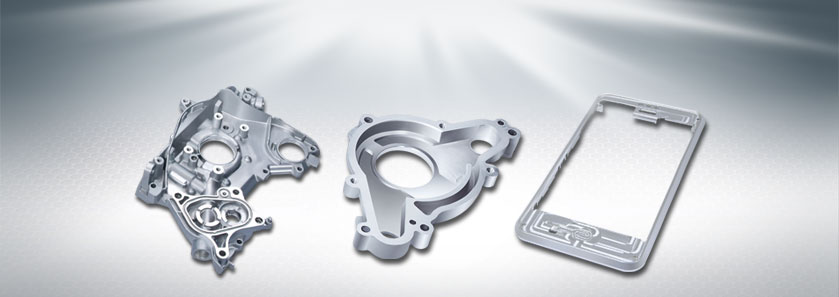

源自于亞崴高質量立式加工機的技術基礎，專為汽機車零組件與 3C 電子產業所量身打造之 AT-510 高速鉆孔攻牙機系列，具備高速、高精密、性能穩定等多種特性，是所有同級機種中性價比極高的機種之一，可輕易達成您現在以及未來的各種加工需求。

高速、高精度、低震動直結式主軸設計，并提供 12,000 / 15,000 / 20,000 rpm 等不同的主軸極高轉速，滿足各種精密的加工需求

軌道采用高精密滾柱型線性滑軌設計，可提供極高的控制性與移動效率，三軸快速進給速率高達 50 m/min.

高效率 14T 前置式刀庫，換刀快速且具備極高之可靠度

緊實的外型尺寸設計，縮小了占地面積并因此提高廠房的空間利用率

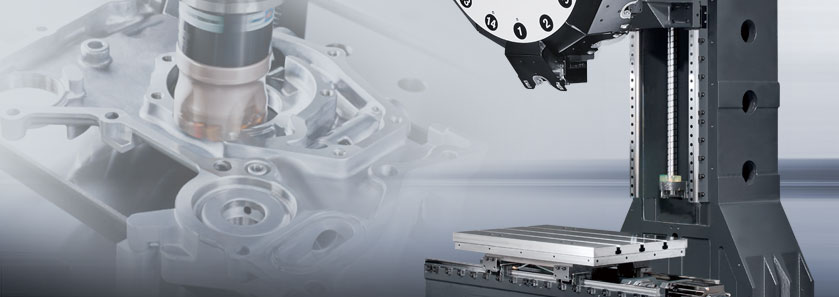

高剛性結構

所有鑄件結構皆經過 FEM 有限元素分析，具有設計極高化、結構輕量化等優點，確保整機極高的結構剛性

一體成型的米漢納鑄件底座與 Y 型立柱設計，提供極高支撐剛性，確保極高動態精度

立柱與底座接觸面皆經過手工鏟花程序，確保極高組裝精度、結構強度及均衡負載

運用貝塞爾極好支點的設計概念，提供了 Y 軸鞍座穩固的支撐，并確保全長彎曲量達到極小，大幅提升工作臺的動態精度

高性能主軸系統

直結式傳動設計，有效隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度

采用高精度斜角接觸滾珠軸承，配合極好化跨距兩點支撐設計，可同時提高主軸剛性與使用年限

馬達與主軸采用高剛性聯軸器聯結，可降低側向力對心軸所產生的震動，確保穩定之加工精度

提供 12,000 / 15,000 / 20,000 rpm 三種選擇，滿足各種加工需求

高速軸向進給系統

三軸進給系統皆采用定式伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷，減少熱能的產生，借以確保極好的性能與精度

馬達座與鑄件本體采一體式設計，切削應力可更為均勻傳導與分散，軸向系統之整體剛性大幅提高

X / Y 軸可快達 50 m/min.，另可選配提高至 60 m/min.

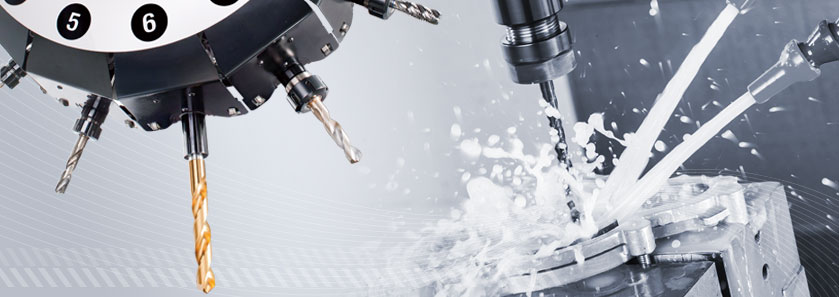

高效率排屑系統

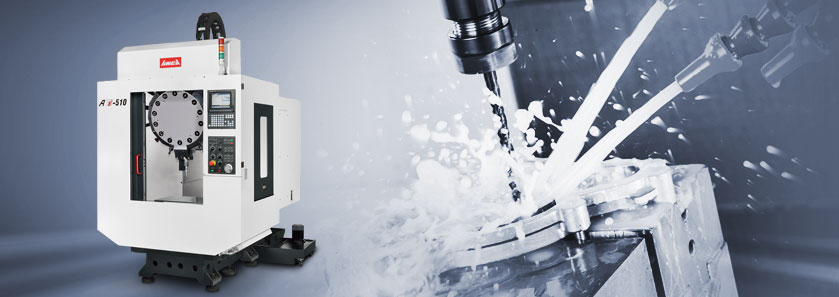

高壓沖屑系統可將切屑迅速排除于加工區域外，并經由大尺寸之斜背式排屑槽將切屑移除至機器后側之集屑桶，排屑效率快速且不易堆積

集屑桶與水箱皆采可分離式設計，維護更為方便

另可選配底座沖屑系統，提高快速排屑能力，確保切屑不殘留

快速自動換刀系統

14T 前置式刀庫采同動打刀機構設計，刀庫可左右任意選刀，換刀迅速且穩定

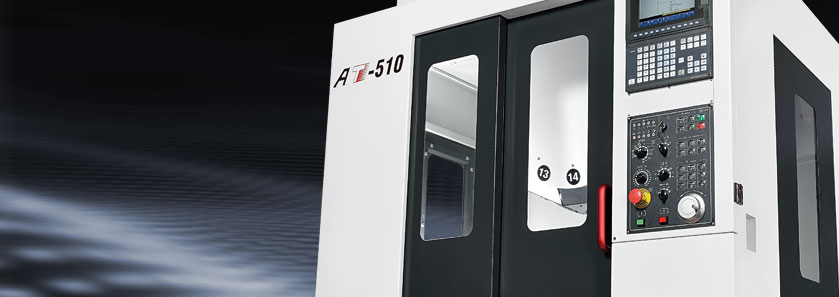

多樣化的控制器系統

MITSUBISHI M70V

8.4" LCD 彩色熒幕；先進的 RISC 64 位元 CPU；奈米補間；前置 CF 卡程序加工模式( Auto 模式 )

預讀單節 168；前置 USB 備份 / 傳輸；內建網路功能；大記憶容量 512 kB ( 1,280 m )

SIEMENS SINUMERIK 828D

8.4" LCD 彩色熒幕；80 位元 NANO 計算精度；AS 先進表面加工技術；預讀單節 50；NURBS 差補

前置 CF 卡程序加工模式；前置 USB 備份使用；網絡磁碟功能

FANUC Oi-MD

8.4" LCD 彩色熒幕；主軸與伺服 HRV3 控制；奈米補間；AICC 預讀 40 單節，選配 AICC2 預讀 200 單節

前置 CF 卡程序加工模式；前置 USB 備份使用；內建乙太網絡功能
