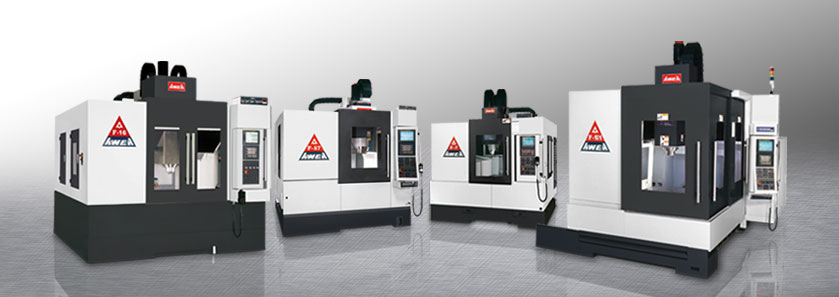

中國臺灣亞崴龍門型高速加工機F系列

X 軸行程 :?800 ~ 1,000 mm
Y 軸行程 :?700 ~ 600 mm
Z 軸行程 :?420 ~ 500 mm
主軸轉速 :?12,000 rpm / 20,000 rpm
主軸馬達 :?22 / 18.5 ( 24.8 ) kW
主軸內孔規格 :?BT40 / HSK-A63
工作臺尺寸 ( X x Y ) :?770 x 500 / 850 x 700 mm
工作臺最大載重量 :?800 / 1,000 kg

021-51860880

在線客服

客服一

產品詳情

規格詳情

F-87 高速機 : X / Y　軸最大行程 = 800 x 700 mm

本樣機采用 FANUC 31i-MB 控制器，并搭載機械所 MIRL-Neo 15,000 rpm 內藏式高速主軸 ( 標準 )

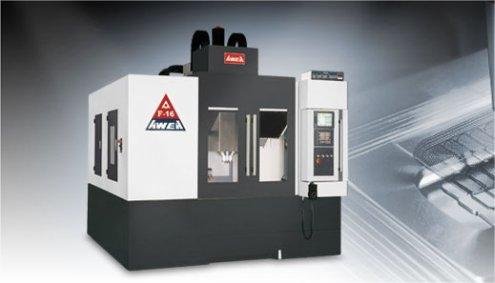

F-16 高速機 : X / Y　軸最大行程 = 1,000 x 600 mm

本樣機采用 FANUC 31i-MB 控制器，并搭載日本 FANUC 12,000 rpm 直結式高速主軸

高剛性結構 : 適用產業

1. 高級塑膠精密模具

2. 高級車燈模具

3. 通訊產業模具

4. 電子產業模具

5. 計算機產業模具

6. 光學產業模具

7. 精密零組件加工

F-16 堅強的龍門結構

F-87 堅強的龍門結構

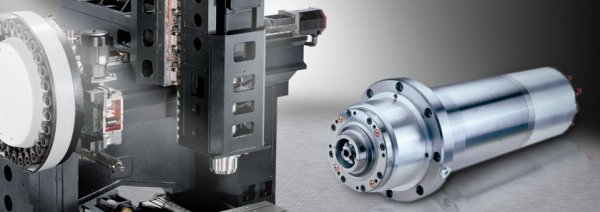

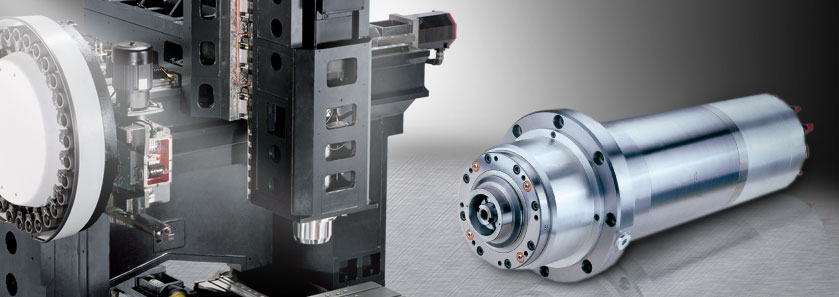

直結式主軸 F-16

最高轉速	馬達最大功率 ( S2 / 30 min. )	最大扭矩 ( S1 )	主軸內孔規格	軸承潤滑方式	主軸溫控系統
12,000 rpm	18.5 / 24.8 kW	102.2 Nm	BT40	油脂	室溫同調，定溫 ±0.1?C

內藏式主軸 F-87

最高轉速	馬達最大功率 ( S6 - 60% )	最大扭矩 ( S6 - 60% )	主軸內孔規格	軸承潤滑方式	主軸溫控系統
20,000 rpm	22 kW	39 Nm	HSK-A63	油氣	室溫同調，定溫 ±0.1?C

品質檢驗及性能驗證

高速主軸動態特性驗證

針對高速主軸于不同轉速下之動態特性，進行測試驗證，包括動平衡、振動、噪音、溫升、熱變位以及高速運轉之回轉精度等，確保高速主軸發揮優異性能。

主軸熱變位特性驗證&補償功能(選購)

金屬材料具有熱漲冷縮之物理現象，工具機在加工過程中受到動力及主軸運轉元件內部熱源，以及環境溫度等外部熱源影響，將會產生熱變位。亞崴研發之主軸熱變位補償功能，可以有效改善熱變位之不良影響。

3 次元精密量測

精密加工零件，均經過三次元測量儀檢驗，以確保尺寸公差及幾何精度質量。

Ball Bar 循圓檢驗

立體三度空間循圓檢驗，并作調整。

采用嚴格的德國 VDI 3441 檢驗規范。

雷射檢驗

以雷射進行定位精度檢驗及及時補正。

采用嚴格的德國 VDI 3441檢驗規范。( 來回檢驗各5次取統計值 )

F 系列

重要諸元	F-87	F-16
X 軸行程	800 mm	1,000 mm
Y 軸行程	700 mm	600 mm
Z 軸行程	420 mm	500 mm
主軸鼻端至工作臺面距離	150 ~ 570 mm	125 ~ 625 mm
工作臺
工作臺尺寸 ( X x Y )	850 x 700 mm	1,160 x 600 mm
工作臺載重量	800 kg	1,000 kg
T 型槽 ( 寬度 x 距離 x 數量 )	18 mm x 125 mm x 5	18 mm x 115 mm x 5
主軸
主軸內孔規格	HSK-A63	BT40
主軸轉速	內藏式 20,000 rpm	直結式 12,000 rpm
主軸馬達	S6 60%：22	S2 30 min.：18.5 ( 24.8 )
軸承潤滑方式	油氣	油脂
主軸外徑	? 170 mm	? 150 mm
主軸溫控系統	室溫同調，定溫 ± 0.1°C	室溫同調，定溫 ± 0.1°C
三軸進給
快速進給速率	30 m/min.
切削進給速率	24 m/min.	20 m/min.
刀庫
刀庫容量	傘型 20T
刀具長度范圍值	220 mm	300 mm
刀具重量范圍值	7 kg
刀具直徑范圍值	? 35 mm	? 80 mm
精度
定位精度 (VDI 3441 )	0.008 mm	0.01 mm
重現精度 ( VDI 3441 )	0.004 mm	0.005 mm
一般性規格表
氣壓需求	6 kg / cm2	7 kg / cm2
電力需求	40 KVA	55 KVA
切削液容量	305 L	400 L
機器重量	7,000 kg	11,000 kg
