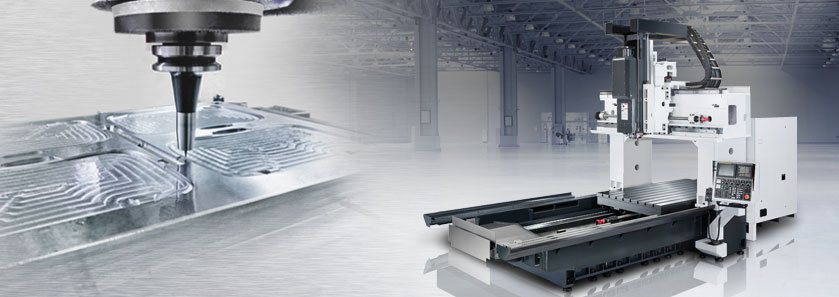

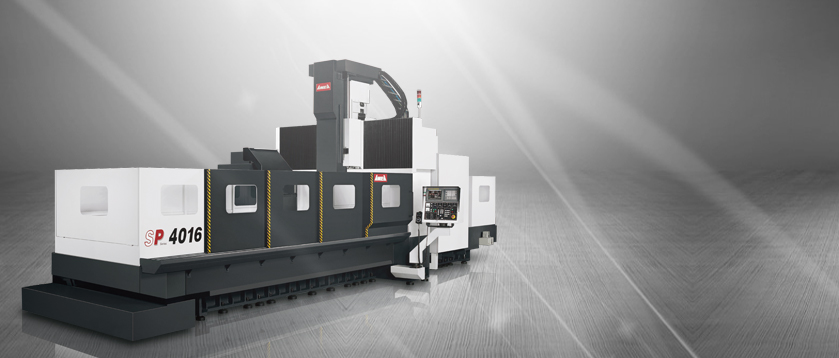

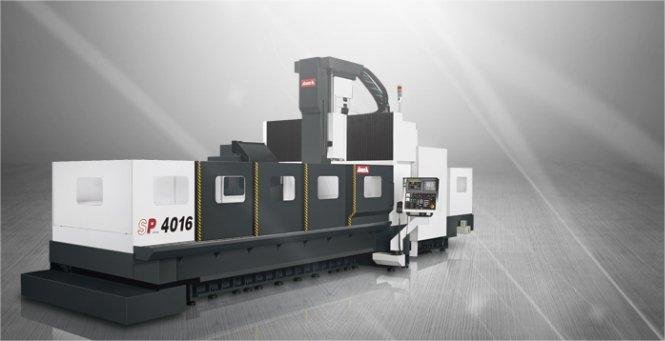

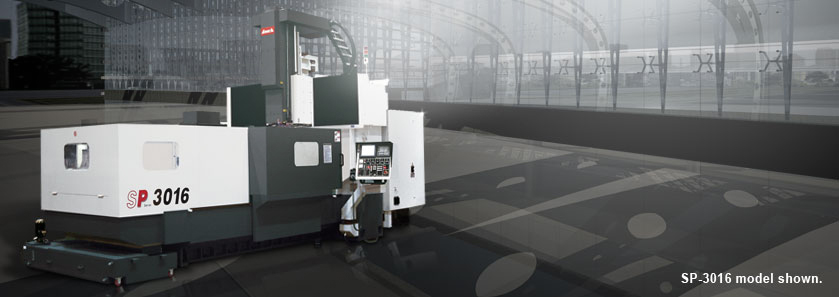

高性能龍門型加工中心機

秉持龍門世家所表示的成熟制造能力與創新研發技術，亞崴 SP 系列龍門型加工中心機，憑借著大馬力、高剛性結構，結合高質量、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知曉汽車工業、精密模具工業、航天工業與能源工業等加工大廠所采用

SP 產品地圖 ( 三軸行程 )

憑借先進的研發技術與嚴格的裝配檢驗流程，將 SP 超高性能龍門型加工中心機的剛性、加工效率與精度發揮淋漓盡致

模塊化的主軸設計，提供不同的切削特性，符合多樣化的加工需求

X、Y 軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

Z 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削。 ( 選配直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )

高剛性結構

門橋與底座采用一體成型的鑄件結構設計，接觸面皆經過精密手工鏟花程序，確保極高組裝精度、結構
強度及均衡負載

工作臺采用雙層加強肋中空抑震結構，提升加工的穩定度

所有結構件皆透過 FEM 有限元素分析，具有設計精巧化、結構輕量化等優點，確保整機極高結構剛性

主軸端面精密鏟花

優異的質量源自于精湛的鏟花工藝，所有接觸面皆經過精密手工鏟花程序

精度反饋系統

采用半閉回路設計，螺桿尾端直接與譯碼器連結，精確反應螺桿轉動位置，確保良好的定位精度

軸向進給跳脫機構

三軸螺桿皆配置機械式扭力限制器，有效減少因過負載或撞機對機器造成的損害

精巧化主軸系統

強悍的切削能力

頭部采用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸采用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力

中心對稱式主軸系統設計

將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做極好之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力

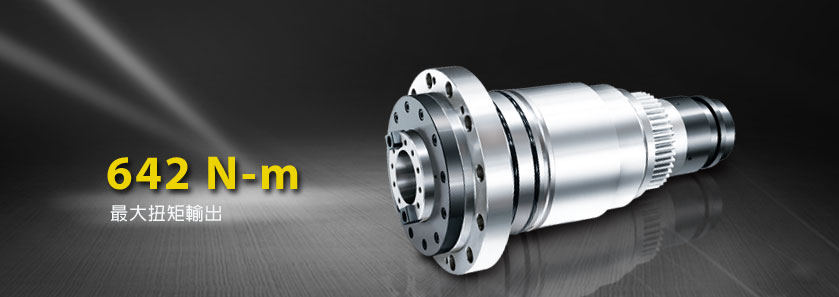

 齒輪式高扭力主軸

高低檔強力齒輪箱設計

浮動式油壓松刀機構，松刀時主軸軸承不受任何力量

6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 387 rpm 亦可提供 642 N-m 的最大扭矩輸出

                                6,000 rpm 齒輪式

直結式高速、高功率主軸

直結式傳動設計，有效隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度

浮動式油壓松刀機構，松刀時主軸軸承不受任何力量

提供 8,000 rpm 與 10,000 rpm 二種選擇，在 1,500 rpm 提供 165 N-m 最大扭矩輸出，滿足高速加工的需求

                         8,000 rpm 直結式                                               10,000 rpm 直結式
