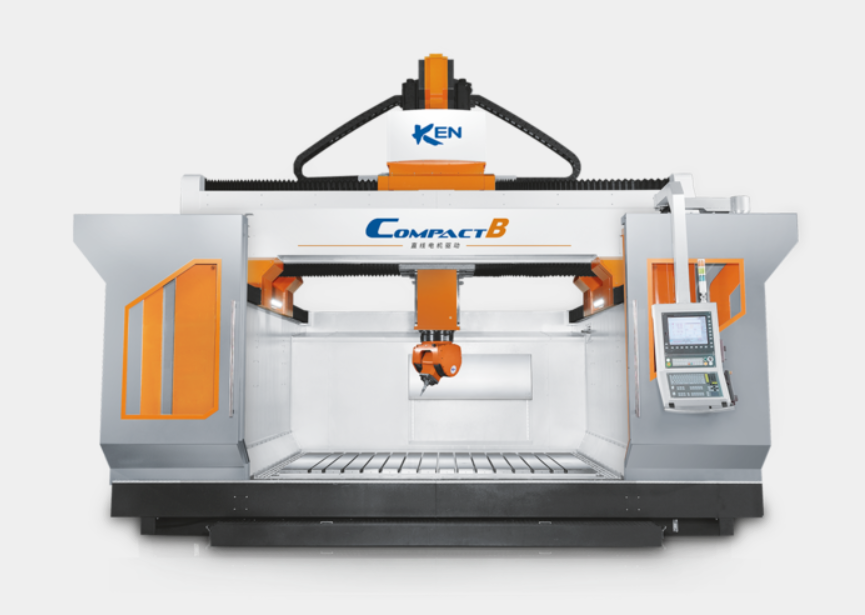

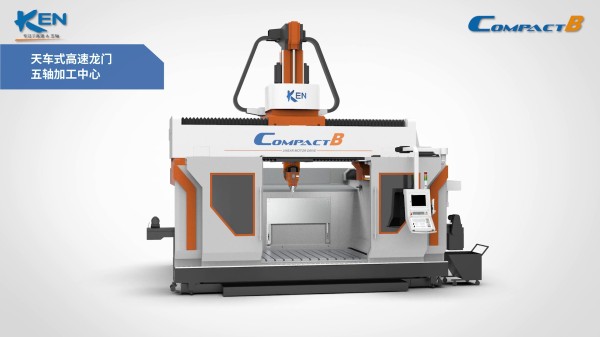

中國 臺灣大前KEN 天車式龍門五軸加工中心機 COMPACT B

- 天車式龍門結構
- 全對稱立柱及底座一體式設計
- 箱中箱對稱式橫梁結構
- 直線電機驅動
- 快移速度 60m/min
- 扭矩電機驅動二軸頭

021-51860880

在線客服

客服一

產品詳情

規格詳情

天車式龍門結構

所有軸向皆運動于立柱上方，工作臺固定，加工件重量多少皆不影響切削響應。

對稱式立柱及底座U型結構

1. 保證提供十足的剛性，并減少地基制作成本。

1. 剛性結構設計，也不因環境溫度變化，使機床產生位移。

“箱中箱”對稱式橫梁結構設計

1. 減少跑中心的設計

1. 一般機床滑枕采側掛在橫梁上設計，會因車間環境溫度變化使機床主軸中心隨環境溫度變化而跑中心。
2. “箱中箱”對稱式橫梁結構設計，把車間環境溫度變化而造成的熱變位(跑中心)減至很小。
3. 環境溫度變化：機臺產生熱漲冷縮，主軸中心保持不變。

1. Z軸采對稱性鞍座及頭部設計使機床的剛性及精度達到良好狀況

X/Y軸向采直線電機直接驅動

1. 直線電機直接驅動: 誤差 0.4 μm

1. 快移速度：60m/min
2. 高進給，高加/減速
3. 無背隙，零磨耗，持久的高精度
4. 結構簡單，維護成本低

5. 減去滾珠絲桿，螺帽聯接器，齒輪齒條會磨損的傳動機構

專為汽車塑料射出模而設計的力矩電機驅動二軸頭

1. 高進給，高加/減速
2. 無背隙、零磨耗、持久的高精度
3. 結構簡單，維護成本低
4. 減去蝸輪蝸桿、齒輪、皮帶會磨損的傳動機構
5. 采用叉式模組化設計
6. 維修快速方便，降低維修成本
7. B/C軸采高剛性的交叉滾柱軸承確保高精度高剛性
8. B/C軸采油壓剎車可滿足任意位置的切削需求

機床型號	單位	CompactB 2520	CompactB 3020
X 軸行程	mm	2,000	2,000
Y 軸行程	mm	2,500	3,000
Z 軸行程	mm	1,000（選配1,250 )	1,000（選配1,250 )
兩立柱門寬距離	mm	3,395	3,895
主軸鼻端到工作臺距離(立式)	mm	350-1,350（Z 軸1,000） 250-1,500（Z 軸1,250）	350-1,350（Z 軸1,000） 250-1,500（Z 軸1,250）
工作臺
工作臺（X軸方向）	mm	2,000	2,000
工作臺（Y軸方向）	mm	2,500	3,000
工作臺T型槽寬	mm	22	22
工作臺承載	kg/㎡	5,000	5,000
進給速度
X/Y/Z 軸進給速度	mm	60 / 60 / 50	60 / 60 / 50
自動換刀系統
刀把形式	type	HSK-A63	HSK-A100
刀把數	pcs	30（選配60 )	30（選配60 )
刀重量范圍值	kg	7	15
刀具長度范圍值	mm	350	350
刀具直徑范圍值	mm	?75	?125
*規格若有變更，將不另行通知
